RK3572 + RK1828：主控与协处理器的端侧 AI 智能体架构

端侧智能体要持续跑大语言模型，还要保住屏幕、外设和工具调用的响应。RK3572 的 4 TOPS 扛不住 7B 级推理。瑞芯微的做法是把主控和专用协处理器拆开：RK3572 做调度，RK1828 做推理。

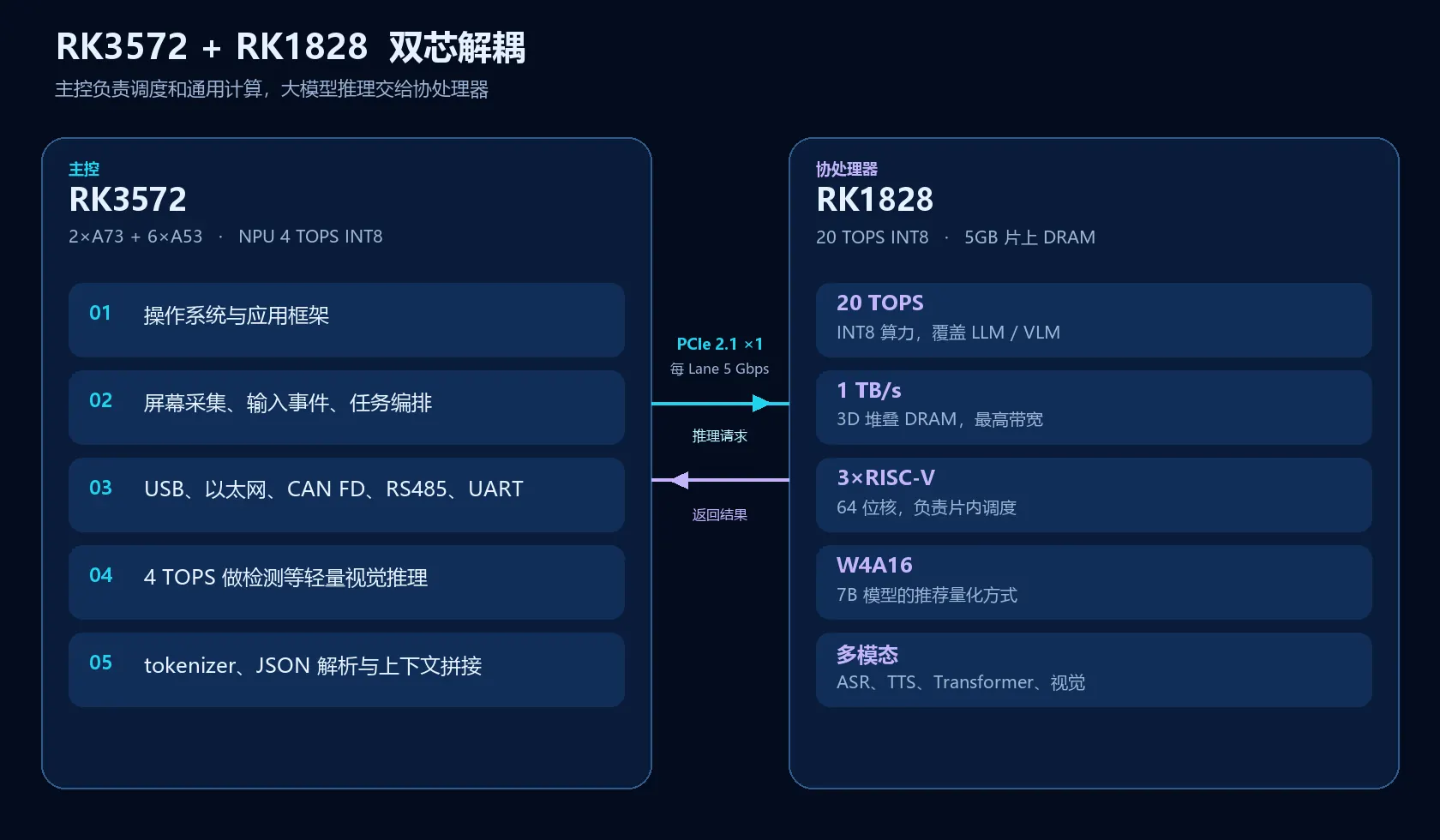

示意图：RK3572 主控经 PCIe 2.1 连接 RK1828。主控负责系统、屏幕、外设和 4 TOPS 视觉预处理；协处理器提供 20 TOPS、5GB 片上 DRAM 和最高 1 TB/s 带宽。 — 图 1　双芯分工。主控经 PCIe 2.1 ×1（每 Lane 5 Gbps）把推理请求送给 RK1828，结果再返回主控。图中数字来自本文，不是另行复测。

一、架构提出背景：端侧智能体为何需要双芯解耦

端侧 AI 智能体对硬件的要求和传统单次推理不一样。智能体要持续运行大语言模型做多轮对话，同时维护 KV Cache，并处理工具调用的上下文拼接和 I/O。瓶颈不只是算力峰值，而是内存带宽和算力能不能持续供给。

4 TOPS 的上限

RK3572 内置 NPU 为 4 TOPS（INT8）。目标检测、图像分类够用，但难以支撑 7B 级模型的可用推理速度。

主控不能被推理占满

主控还要跑系统、采屏、编排任务、控外设。LLM 若占住主控的 NPU 和内存带宽，系统响应和推理质量会互相挤压。

算力解耦是把主控 SoC 和专用 AI 协处理器在物理层、任务层分开。主控只做调度和通用计算，LLM 推理全部交给协处理器。RK1828 就是按这个架构设计的端侧 AI 协处理器。

二、RK1828 协处理器技术规格

2.1 核心架构：3D 堆叠 DRAM 突破内存墙

RK1828 是瑞芯微 RK182X 系列的旗舰型号，2025 年 7 月全球首发，2026 年量产。它把 5GB 高带宽 DRAM 直接做进封装，内存带宽最高 1 TB/s。

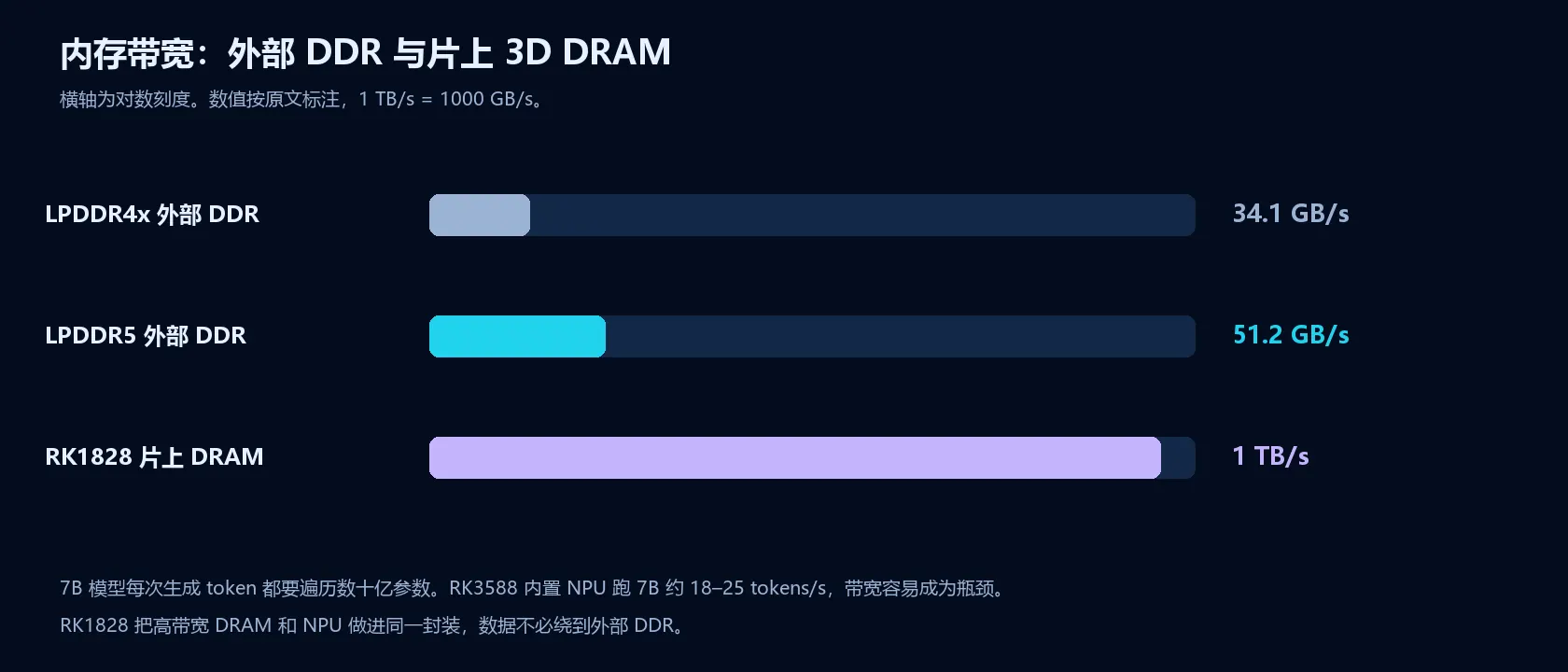

内存带宽对比：LPDDR4x 约 34.1 GB/s，LPDDR5 约 51.2 GB/s，RK1828 片上 3D DRAM 最高 1 TB/s。横轴为对数刻度。 — 图 2　外部 DDR 与片上 DRAM。横轴用对数刻度，是为了让 34.1 GB/s 和 1 TB/s 能画在同一张图里。1 TB/s 按 1000 GB/s 计。

传统方案的模型权重要从外部 DDR 读。LPDDR4x 理论带宽约 34.1 GB/s，LPDDR5 约 51.2 GB/s。7B 模型每生成一个 token 都要遍历数十亿参数，外部 DDR 不够用。以 RK3588 内置 NPU 跑 7B 为例，推理速度约 18–25 tokens/s，多任务时容易卡。RK1828 把 1 TB/s 带宽的 DRAM 和 NPU 放在同一封装里，绕开这条路径，数据访问延迟会低很多。

2.2 NPU 算力与精度

项目	RK1828
NPU	20 TOPS（INT8）
精度	INT4、INT8、INT16、FP8、FP16、BF16
片内处理器	3 核 RISC-V 64 位，负责协处理器内部调度
片上 DRAM	5GB，带宽最高 1 TB/s
7B 推荐量化	W4A16（4bit 权重、16bit 激活）
INT8 的 7B	超出 5GB，需要权重分片，速度明显下降

混合精度决定 7B 能不能放进 5GB。W4A16 是容量和精度之间比较稳的配法。INT8 量化的 7B 会越过 5GB 边界。

2.3 硬件形态与接口

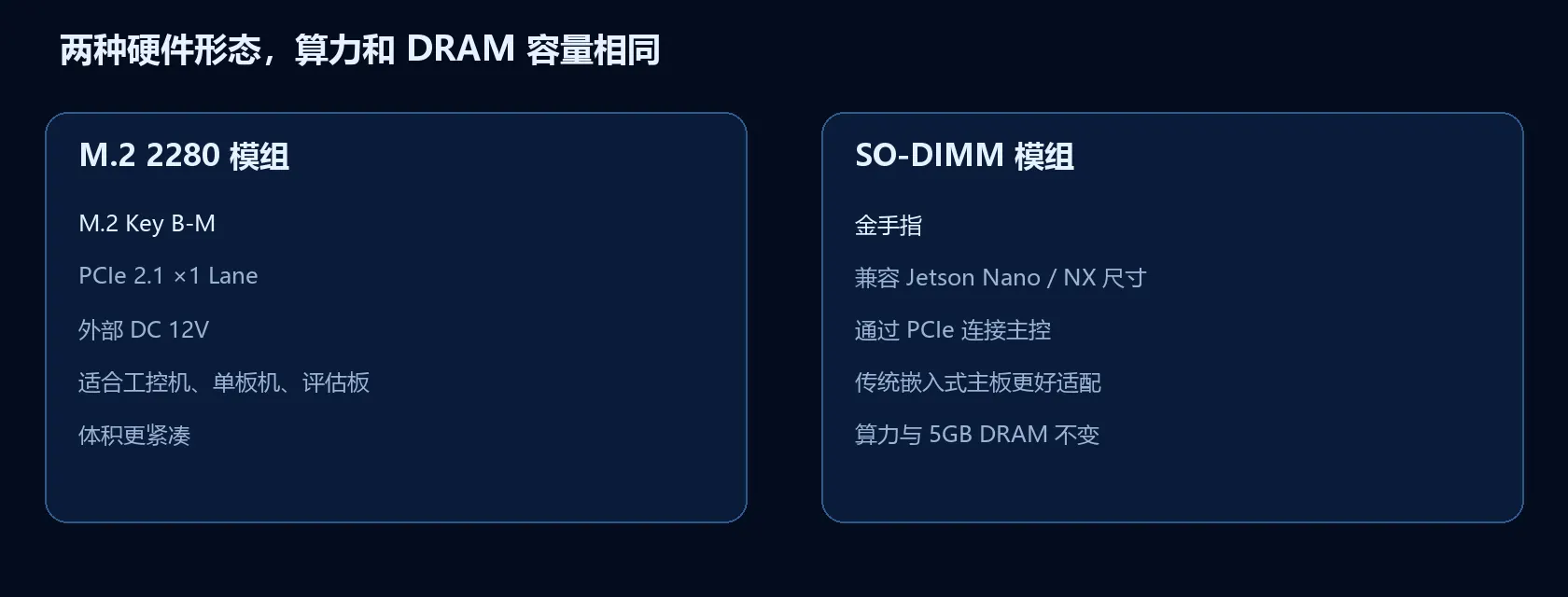

RK1828 两种形态：M.2 2280 模组使用 Key B-M、PCIe 2.1 ×1 和 DC 12V；SO-DIMM 模组为金手指，兼容 Jetson Nano/NX 尺寸。两者算力和 5GB DRAM 相同。 — 图 3　两种标准形态。NPU 算力和 DRAM 容量一致，差别在安装方式。

M.2 2280 模组：M.2 Key B-M，经 PCIe 2.1 ×1 Lane 与主控通信，外部 DC 12V。适合带 M.2 Key 插槽的工控机、单板机和评估板，体积更紧凑。
SO-DIMM 模组：金手指，兼容 Jetson Nano/NX 尺寸，经 PCIe 连接主控。传统嵌入式主板上更好接。

2.4 功耗与散热

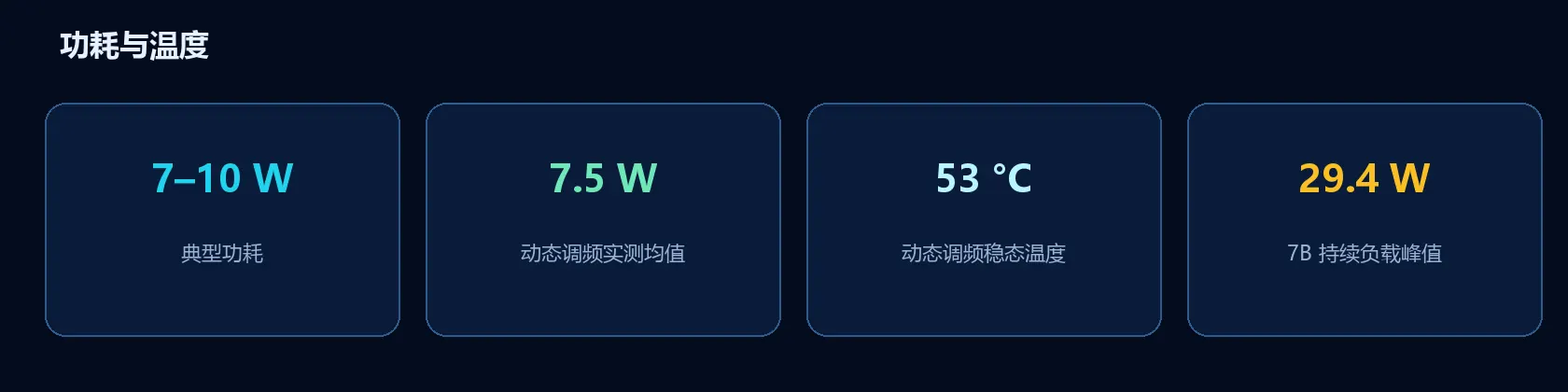

RK1828 功耗：典型 7 至 10 瓦，动态调频均值约 7.5 瓦、稳态约 53 摄氏度，7B 持续负载峰值约 29.4 瓦。 — 图 4　功耗与温度。动态调频时 NPU 频率在 250–1000 MHz 之间调节。

典型功耗约 7–10W。7B 模型持续负载下峰值约 29.4W。ondemand 动态调频的实测平均功耗约 7.5W，稳态温度约 53°C。基础运行可以被动散热；持续高负载建议加小风扇。无风扇边缘设备的热设计裕量是够的，长时间满载仍要留风道。

三、RK3572 作为主控的适配性

3.1 接口

RK3572 有三路 PCIe 2.1 控制器，每 Lane 最高 5 Gbps，并集成 SATA 3.1、USB 3.0、双千兆以太网和 DSMC。PCIe 2.1 是它和 RK1828 建立数据通道的基础。

在 RKNN3 SDK 里，RK3572 可以不接协处理器，自己做推理平台；也可以经 PCIe 连接 RK1828，进入协处理器模式。两条路径在 SDK 里是分开配置的。

3.2 任务怎么分

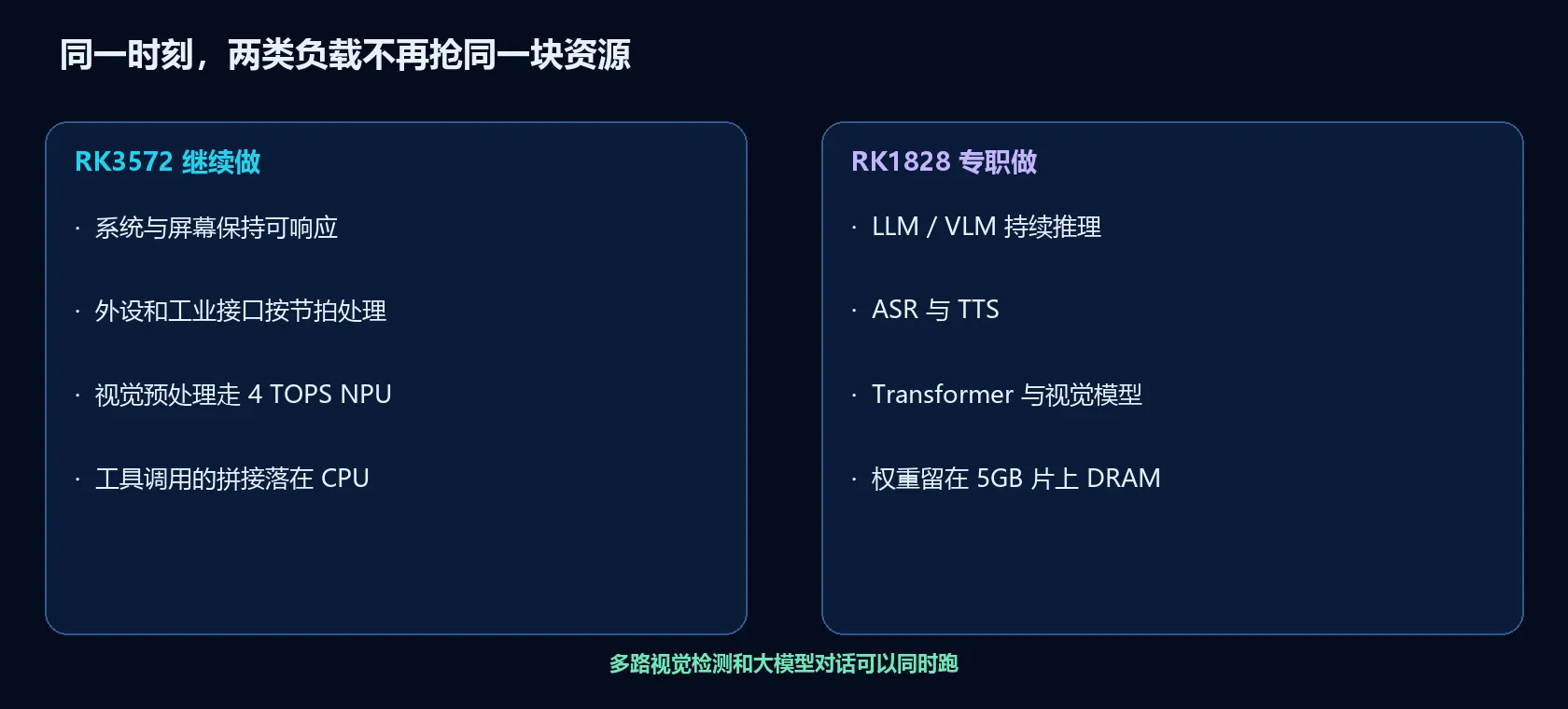

任务分工：RK3572 负责系统、外设、4 TOPS 视觉预处理和工具调用拼接；RK1828 负责 LLM、VLM、ASR、TTS，权重留在 5GB 片上 DRAM。 — 图 5　资源隔离。视觉检测和大模型对话可以同时跑，不再抢同一块 NPU 和内存带宽。

RK3572 在这套架构里的角色，和 RK3576、RK3588 当主控时一样：

系统运行：Android 或 Linux、应用框架、文件系统
屏幕采集与任务编排：采屏、输入事件、工作流调度
外设：USB、以太网、CAN FD、RS485、UART
轻量 AI：4 TOPS 做目标检测、人脸检测和轻量模型
前后处理：图像归一化、tokenizer、工具调用的 JSON 和上下文拼接

RK1828 专职做 LLM/VLM、ASR、TTS、Transformer 和视觉模型这类算得重的任务。单芯片方案里，LLM 会一直占着 NPU 和内存带宽，采屏、编解码和外设就会抖。拆开以后，两套资源池互不占用。

3.3 和 RK3576、RK3588 主控方案的差别

RK3576 自带 6 TOPS NPU 和八核 CPU（4×A72 + 4×A53），自己就能做一定的 LLM 推理。接上 RK1828 后，组合算力常被写成 6+20=26 TOPS。RK3572 是 4 TOPS，大核只有 2×A73 + 6×A53，单核和 NPU 都低于 RK3576。

在双芯架构里，LLM 已经完全在 RK1828 上，主控的 NPU 和 CPU 用来调度、预处理和轻量推理，RK3572 够用。这套组合的价值是成本：便宜的主控负责系统，算力预算放在协处理器上。入门级 AI 盒子、轻量智能终端，如果不需要 RK3576 那一档 CPU，又要端侧 LLM，可以走这条路径。更完整的三款主控对比见 RK3572 / RK3576 / RK3588 参数对比。

四、RKNN3 软件工具链与部署

4.1 SDK

瑞芯微为 RK1820/RK1828 配了 RKNN3 SDK。2026 年 3 月发布 V1.0.0 正式版，覆盖 PC 端开发套件、板端运行 API 和模型转换示例，支持 Android 和 Linux。

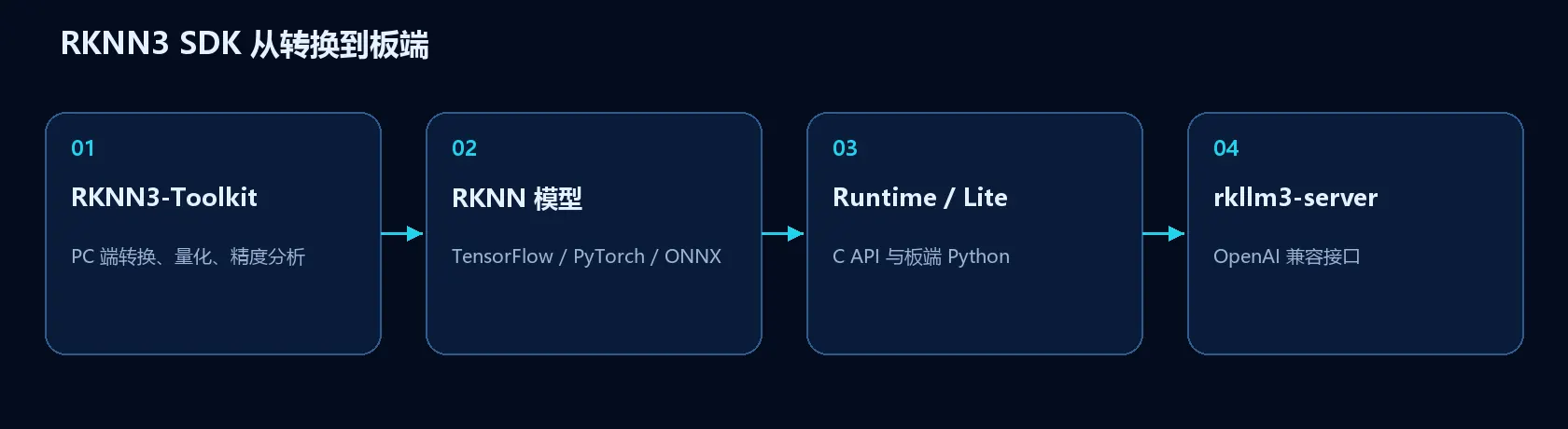

RKNN3 流程：PC 端 RKNN3-Toolkit 转换量化，得到 RKNN 模型，再由 Runtime 或 Toolkit Lite 在板端运行，rkllm3-server 提供 OpenAI 兼容接口。 — 图 6　从框架模型到板端服务。转换在 PC 上完成，推理在板端完成。

RKNN3-Toolkit：PC 端模型转换、量化与精度分析
RKNN3 Runtime：板端推理运行时，C API
RKNN3-Toolkit Lite：板端 Python 轻量化工具包
rkllm3-server：OpenAI 兼容的模型服务接口

转换流程是：在 PC 上用 RKNN3-Toolkit 把 TensorFlow、PyTorch、ONNX 模型转成 RKNN 并量化，再用 Runtime 或 Toolkit Lite 部署到板端。

4.2 协处理器模式怎么通信

协处理器模式下，主控和 RK1828 的通信由 rknn3_transfer_proxy 管理。主控经 PCIe 把推理请求和输入送到协处理器，算完再把结果送回。可以用 rknn3_transfer_proxy devices 确认识别是否成功，设备 ID 类似 0000:01:00.0 b98e6c51 PCIE。

RKNN3 SDK V1.0.0 支持数据传输和推理并行：这一轮还在算，下一批输入可以先准备，减少 PCIe 等待。

4.3 多卡级联

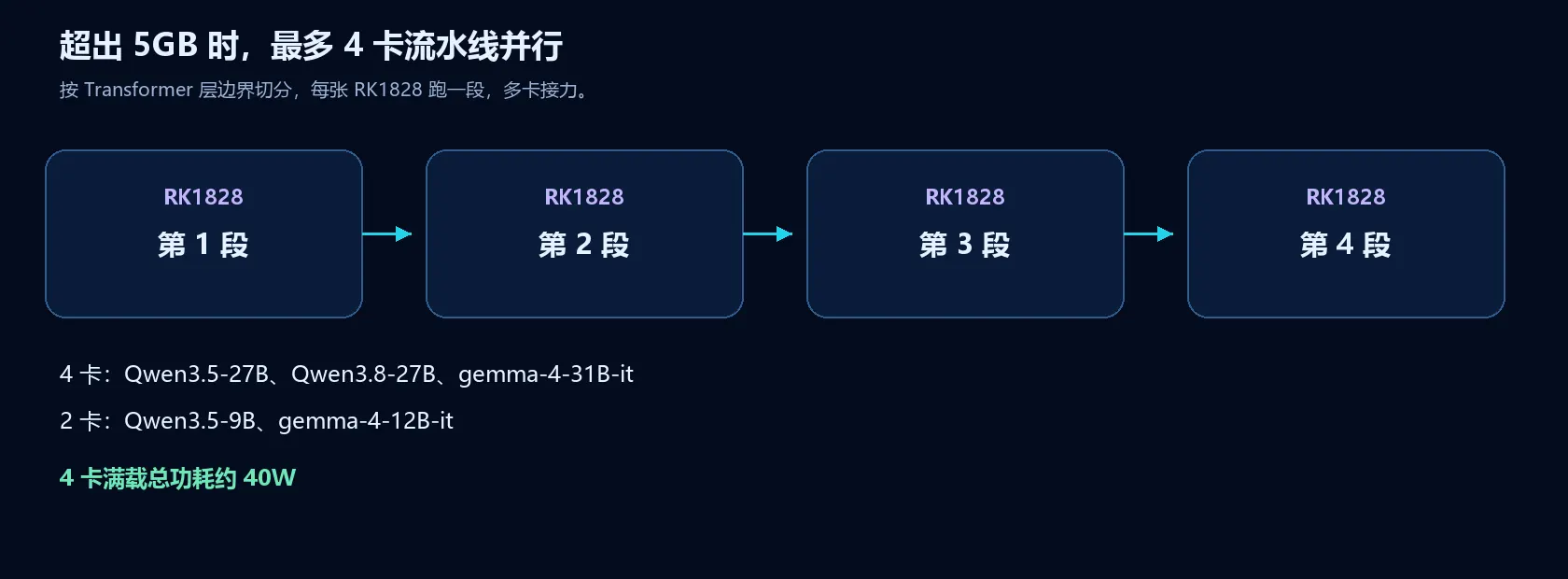

四张 RK1828 按流水线接力。4 卡可运行 Qwen3.5-27B、Qwen3.8-27B、gemma-4-31B-it；2 卡可运行 Qwen3.5-9B、gemma-4-12B-it。4 卡满载约 40 瓦。 — 图 7　单卡 5GB 放不下时，按 Transformer 层切段，最多 4 卡接力。4 卡满载总功耗约 40W。

更大的模型可以 4 卡 PCIe 级联。RKNN3 SDK 用流水线并行：在 Transformer 层边界把模型切开，每张 RK1828 跑一段，多卡接力完成整段推理。

已经适配的方案包括：4 卡运行 Qwen3.5-27B、Qwen3.8-27B、gemma-4-31B-it；2 卡运行 Qwen3.5-9B、gemma-4-12B-it。4 卡满载总功耗控制在 40W 左右。

五、性能实测数据

5.1 LLM 推理

测试条件：RKNN3 SDK V1.0.0，Input Tokens = 128，New Tokens = 128。

模型	参数量	TTFT（首 Token）	Decode
Qwen2.5-0.5B	0.5B	21.89 ms	215.86 tokens/s
Qwen2.5-3B	3B	—	102.01 tokens/s
Qwen2.5-7B（W4A16）	7B	161 ms	59 tokens/s
Qwen3-8B	8B	—	61.11 tokens/s

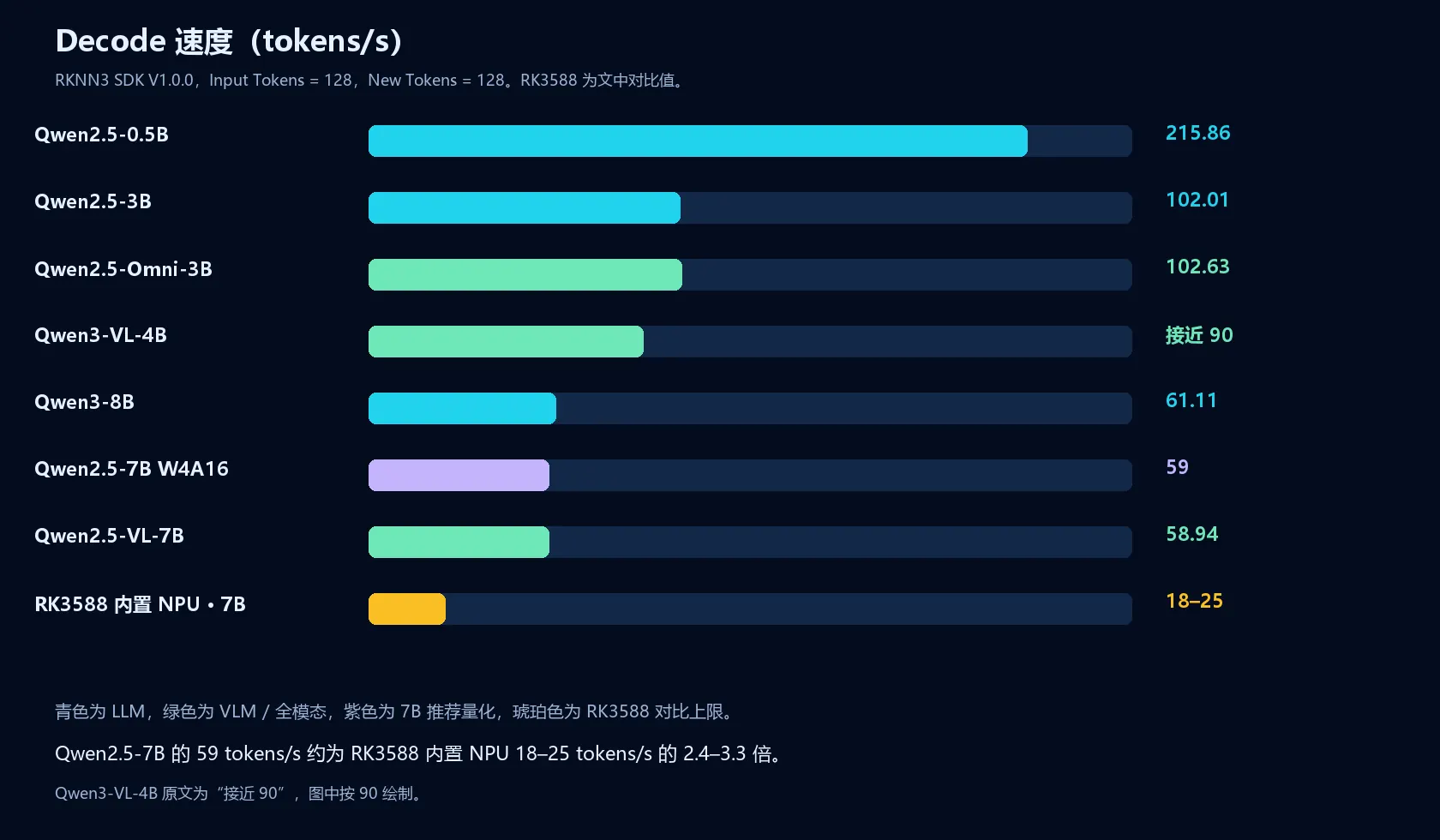

Decode 速度：Qwen2.5-0.5B 为 215.86，Qwen2.5-3B 为 102.01，Qwen2.5-Omni-3B 为 102.63，Qwen3-VL-4B 接近 90，Qwen3-8B 为 61.11，Qwen2.5-7B W4A16 为 59，Qwen2.5-VL-7B 为 58.94，RK3588 内置 NPU 跑 7B 为 18 至 25 tokens/s。 — 图 8　同一标尺下的生成速度。Qwen3-VL-4B 原文是“接近 90”，图中按 90 绘制。琥珀色是 RK3588 内置 NPU 的对比上限，不是 RK1828 的成绩。

3B 档 Decode 超过 100 tokens/s，Qwen2.5-3B 为 102.01。0.5B 的 TTFT 只有 21.89 ms，TPOT 4.63 ms，Decode 215.86 tokens/s。7B 在 W4A16 下 TTFT 约 161 ms，生成约 59 tokens/s，日常聊天、摘要和指令调用可用。纯 RK3588 内置 NPU 跑 7B 约 18–25 tokens/s，RK1828 单卡大约是它的 2.4–3.3 倍。

5.2 VLM 与多模态

Qwen3-VL-4B 的 LLM Decode 接近 90 tokens/s。Qwen2.5-VL-7B 的 TTFT 约 161 ms，生成约 58.94 tokens/s。Qwen2.5-Omni-3B 在 RK1828 上做音视觉加语言的全链路推理，解码 102.63 tokens/s；392×392 视觉分辨率下耗时稳定，音频推理 98.91 ms。

5.3 CNN 视觉模型

YOLOv5s 在 RK1828 上的推理耗时稳定在 31 ms 以内，CPU 占用低。RKNN3 SDK 还优化了多 batch、多核推理，多核模式下帧率可以成倍提高，适合智能监控和工业检测。

六、典型应用案例

Violoop：屏幕感知智能体

这台设备用的是 RK3576 主控 + RK1828，不是 RK3572。它在 Kickstarter 上 20 小时内众筹突破 100 万美元。RK3576 负责系统、采屏和编排，RK1828 的 20 TOPS 做本地大模型。设备通过 HDMI 和 USB 接在计算机与显示器之间，读屏、理解、等用户确认后经 USB-HID 跨应用执行。

离线办公智能体

瑞芯微与亿次网联的离线本地 AI 办公智能体搭载 RK1828，双芯架构可支撑最高 27B 稠密模型。模型、文件和对话留在本地，可对接既有协同文档、私有网盘和 OA，已在部分省份部署。

车载与机器人。基于 RK3576M + RK1828 的车载 AI BOX 搭载 Qwen3.5-Omni，做车内语音、视觉和传感的本地融合，数据留在终端。机器人侧，RK182X 已能跑理解图形界面的智能体，无唤醒词本地交互，并跨应用、跨系统操作。

七、部署要点与工程约束

7.1 内存边界

单卡 5GB 是硬边界。W4A16 的 7B 可以放进这 5GB；再大就要多卡，最多 4 卡，4 卡对应 27B–31B。选型时先定内存预算，避免推理时临时分片。

7.2 散热

M.2 形态在被动散热下可以稳定运行，典型约 10W，动态调频稳态约 53°C。长时间多轮对话或高并发视觉推理，建议留风道或加小风扇。

7.3 PCIe 链路

RK3572 三路 PCIe 2.1，每路 1 Lane。一张 RK1828 占一路，剩下的可以接 NVMe 或 Wi-Fi。多卡前要确认通道够。PCIe0 与 SATA0 存在复用，原理图阶段就要定。

7.4 软件生态

RKNN3 SDK 已适配 Qwen2.5、Qwen3、Qwen3.5、Gemma4、DeepSeek，并支持 mRoPE、Function Call。自研模型要用 RKNN3-Toolkit 做量化和算子转换，选型时先验证算子能不能过。

八、架构总结

这套架构可以用一句话收住：用主控保证系统确定性，用协处理器保证推理确定性。

RK3572 的 4 TOPS 和 2×A73 + 6×A53，在双芯里是稳定后台。采屏、外设、编排、预处理是脉冲式的、可预期的。RK1828 的 20 TOPS 和 1 TB/s 片上带宽是持续推理引擎，负载长、吃带宽。两类负载从物理上分开之后，延迟抖动会小下来，智能体不再被主控的日常任务拖住。

从 2026 年的产品节奏看，Violoop、车载 AI BOX、离线办公智能体说明“主控 + 协处理器”已经在落地。瑞芯微把这条路线当作长期芯片方向，RK182X 用 3D 堆叠 DRAM 解决带宽。需要端侧 LLM，又受成本、功耗或散热限制时，RK3572 + RK1828 是一条把算力、能效和系统响应分开处理的工程路径。
