1、 工程方案
1.1组网方案

如上图所示；
1每台人脸识别门禁主机均要求接入公网；即只需要在每栋楼安装位准备RJ45网线接口。
2各台人脸识别门禁主机通过网线连接HUB、路由器接入公网。

1.2施工安装要求：
1给设备供电电源必须独立电源供电，不能与门锁共用或并接电源。

1设备电源线线径需用RVV1.0及以上铜芯线。

1设备与电源距离应尽量小于10-15米。

1单元门栋前建议安装楼道夜灯（保证夜间光线要求）。

5）大门、单元门安装位置应尽量避免太阳直射，尤其避开西晒。

6）室外安装尽量避免全裸露，最好有廊顶等遮挡物，避免雨水直淋。如需要可选配防雨罩。
1.3建议选择位置及安装高度
人脸识别门禁主机安装时，应避免强光直接照射，避免摄像头视野范围内有严重的亮、暗对照景物。

1 常用接线说明

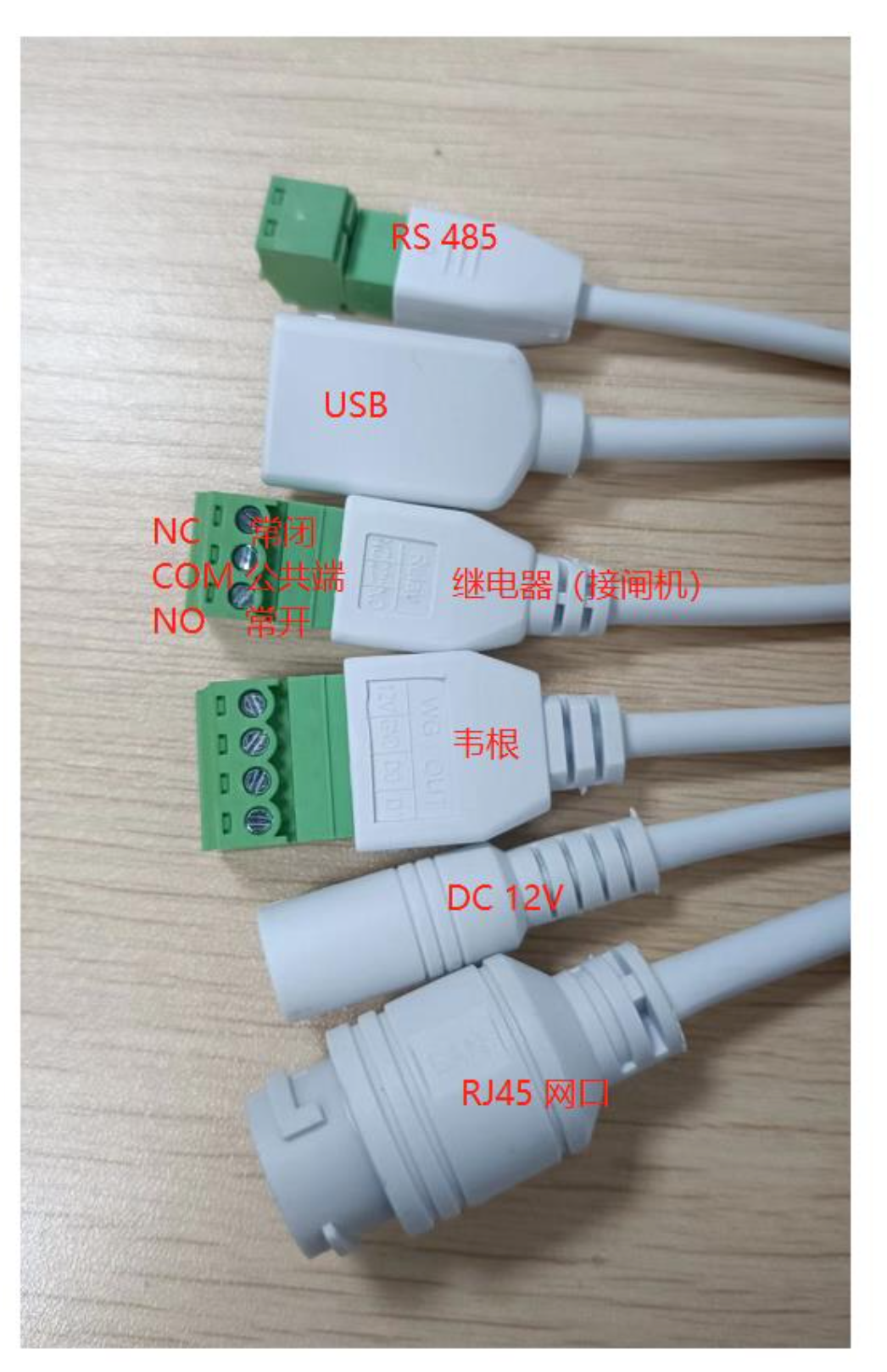

（常用人脸门禁尾线说明）

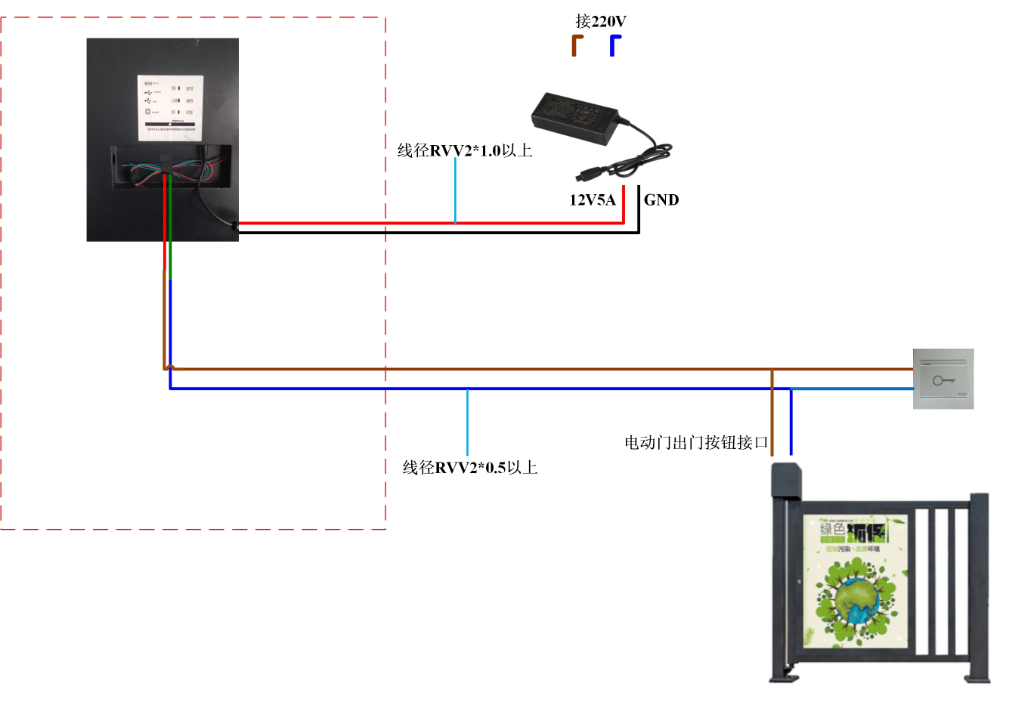

接电锁，采用常闭，接COM和NC；接道闸采用常开，接COM和NO；如果实际接线过程中有不能开门或者不能关门的情况，可以调整接线，COM不变。

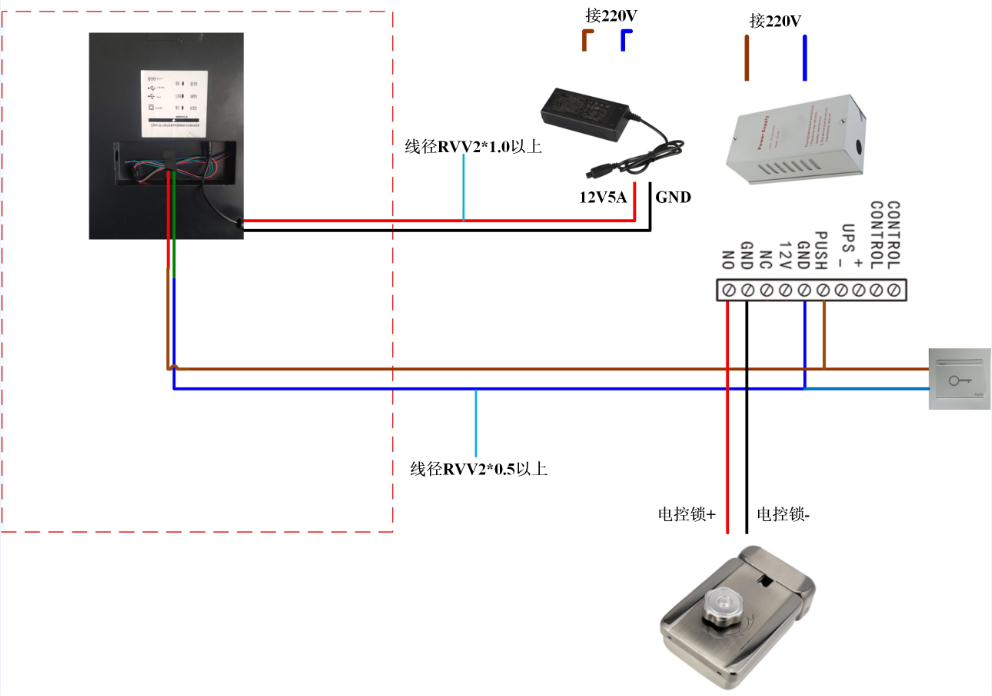

附：常用门禁接电锁示意图：
